CAPITOLATO TORRE FISSA   MOD. TF301



1             STRUTTURE METALLICHE

1.1         Oggetto

I lavori oggetto del presente CT riguardano la fornitura di n. _ torrifaro metalliche per illuminazione di altezza pari a 30 m fuori terra tipo TF301 della ditta N.C.M. Srl da installare mediante infissione diretta nel plinto di fondazione.

Le strutture saranno ubicate ___________



Vita nominale dell’opera (NTC 2018 Tab. 2.4.I):   50 anni

Classe d’uso (NTC 2018  § 2.4.2) :                             III

Classe di esecuzione (UNI EN 1090-2):                 EXC2



1.2         Prestazioni

L’ Appaltatore deve fornire le seguenti prestazioni:

. approvvigionamento dei materiali (profilati, lamiere…)

. prefabbricazione in officina

. stoccaggio in officina

. trattamenti protettivi superficiali (zincatura a caldo)

. documenti di ispezione dei materiali

. marcatura CE dei componenti strutturali

. trasporto in cantiere

. furgone officina con attrezzatura per il montaggio

. assemblaggio a terra della torrefaro e assistenza al rizzamento mediante autogru

. montaggio meccanico dei proiettori e accessori previsti nel progetto esecutivo

. rilascio verbale di fine lavori



1.3         Descrizione della fornitura

Formano oggetto della fornitura le seguenti opere:

Torrifaro con piattaforma fissa in sommità, dimensionate per l’installazione di n° __ proiettori tipo ________ su fronte unico, costituite dai seguenti elementi.

FUSTO

Di forma troncoconica a sezione poligonale è realizzato in lamiera d’acciaio S355 JR pressopiegata e saldata longitudinalmente. La saldatura è eseguita in conformità alla norma UNI EN ISO 3834 con procedimento omologato dall’ Istituto Italiano della Saldatura.

E’ composto da tre tronchi da accoppiare in sito mediante sovrapposizione ad incastro secondo il metodo dello slip-on-joint.

Il tronco di base è predisposto per l’infissione diretta nel plinto di fondazione ed è dotato di foro ingresso cavi e piastrina di messa a terra.

SCALA CON GUARDIACORPO

Scala a pioli realizzata in elementi modulari di acciaio e munita di gabbia metallica di protezione, è posizionata sull’ asse del fusto posteriormente al fronte d’ illuminazione e fissata allo stesso mediante elementi bullonati.

TERRAZZINO DI RIPOSO (n. 2)

Di dimensione 1000 x 620 mm è posizionato sullo stesso asse della scala di risalita, munito di pianale in grigliato antisdrucciolo completo di fermapiede e botola di accesso richiudibile, balaustra di protezione di altezza pari a 1200 mm con rompitratta intermedio.

FINITURA

L’ intera struttura, in tutti i suoi componenti di acciaio, è zincata a caldo per immersione in bagno di zinco fuso, in conformità alle norme UNI EN ISO 1461.



1.4         Movimentazione e stoccaggio

Le strutture in acciaio devono essere imballate, movimentate e trasportate con cura in modo tale da non provocare deformazioni permanenti e danni superficiali. Particolare cura deve essere posta per irrigidire le estremità libere e proteggere le superfici lavorate.



1.5         Saldatura

L’Appaltatore deve garantire di effettuare saldature con adeguato livello di qualità come definito dalla norma UNI EN ISO 3834 ed in funzione della classe di esecuzione delle strutture



Per le classi di esecuzione EXC2, EXC3 e EXC4 il coordinamento delle attività di saldatura deve essere mantenuto da appositi Coordinatori di Saldatura qualificati secondo UNI EN ISO 14731.



1.5.1     Qualifica dei saldatori

Tutti i saldatori impiegati devono essere certificati e qualificati secondo la norma UNI EN ISO 9606-1, gli operatori secondo la UNI EN 14732.



1.6         Tolleranze di fabbricazione

Le tolleranze di fabbricazione sono indicate sulle tavole di progetto.



1.7         Montaggio

L’Appaltatore deve organizzare il cantiere in modo da soddisfare i requisiti tecnici che garantiscono la sicurezza dei lavori mostrando di aver esaminato i seguenti punti:

. impiego dei mezzi di sollevamento

. viabilità e accesso

. condizioni del terreno

. possibili cedimenti dei supporti di montaggio delle strutture

. conoscenza dettagliata degli underground, cavi sospesi o altro

. strutture adiacenti influenzanti il montaggio

. procedure di cooperazione con altri Appaltatori agenti nel sito

. disponibilità di utenze

Le attività di montaggio devono essere approvate dal Direttore dei Lavori.

Per le tolleranze di montaggio fare riferimento alla UNI EN 1090-2



1.8         Trattamenti protettivi

La protezione dei materiali mediante zincatura a caldo deve essere conforme alla norma UNI EN ISO 1461 e UNI EN ISO 14713 parti 1 e 2.

Le saldature di elementi strutturali da sottoporre a zincatura devono essere privi di porosità e soffiature, eventuali scorie vanno rimosse prima della zincatura; sono vietate lavorazioni di piegatura e formatura meccanica di pezzi zincati a caldo. Se si eseguono operazioni di taglio o foratura di pezzi già zincati, occorre procedere al ripristino della zincatura. Per gli elementi composti da elementi sciolti assemblati mediante saldatura, è opportuno prevedere coppie di fori di sfiato di diametro non minore di 10 mm.

Lo spessore minimo del rivestimento di zinco deve essere conforme a quanto riportato nella norma UNI EN 1461.

I pezzi zincati devono essere ispezionati per individuare eventuali difetti, l’estensione massima delle zone che presentano difetti non può superare i limiti indicati dalla norma UNI EN ISO 1461; in particolare le aree non rivestite da zincatura non devono superare lo 0.5% della superficie dell’elemento ed ogni area da riparare non deve essere maggiore di 10 cmq. Le riparazioni devono essere effettuate secondo UNI EN ISO 2063.

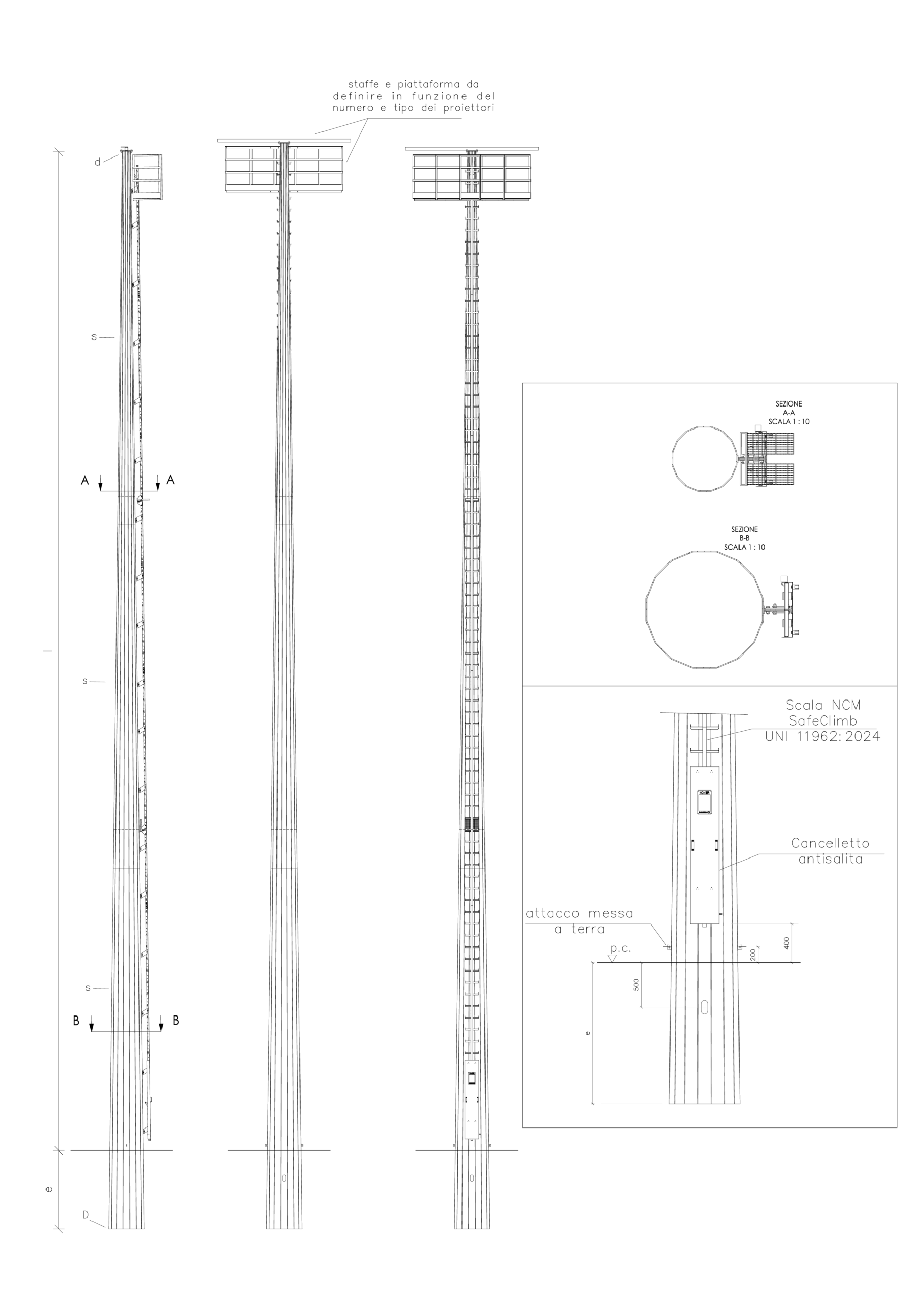

1.9    Caratteristiche dimensionali della torrefaro:

Altezza fuori terra	mm.	30000
Interramento	mm.	2100
Ø Base  / spessore	mm.	856/5
Ø Sommità / spessore	mm.	200/4
Peso	Kg.	2727
