Articolo SC120/1
Staffe Portaproiettori circolari su piastra
Le staffe portaproiettori sono utilizzate per montare sui pali proiettori e corpi illuminanti e trovano impiego in vari contesti, inclusi stadi, parchi, aree commerciali.
Sono progettate per fornire un supporto stabile e sicuro per i proiettori, di cui consentono il posizionamento e l’orientamento secondo le esigenze specifiche dell’illuminazione.
Le staffe porta proiettori circolari, di produzione NCM, sono costruite utilizzando un tubolare quadro, saldato su piastra quadrata da imbullonare alla piastra testa palo. Il materiale impiegato per la costruzione è l’acciaio S235JR. Sono fornite zincate a caldo per immersione in un bagno di zinco fuso in conformità alla norma UNI EN ISO 1461.
Su richiesta del cliente è disponibile la verniciatura a polveri eseguita secondo la Norma UNI EN ISO 12944.
|
Descrizione
|
mm
|
mm
|
mm
|
Kg
|
|
|---|---|---|---|---|---|
| SC120/1 | Staffa circolare per pali con attacco a piastra. | 1200 | 250 × 250 |
-
Le staffe sono marcate “CE” mediante l’applicazione di etichetta adesiva (n° 1608 CPD P028).
Le staffe sono prodotte da azienda certificata UNI EN ISO 9001:2015 ed abilitata al rilascio della marcatura CE, secondo la legislazione vigente (Regolamento UE N. 305/2011). L’etichetta, attestante la conformità alla normativa CE ed apposta su ogni palo, deve riportare: norma di riferimento EN 40-5, sigla del costruttore, anno di fabbricazione, codice del prodotto e numero del certificato di autorizzazione alla marcatura CE.
-
Le staffe sono realizzate in acciaio tipo S235 JR con caratteristiche conformi alla norma UNI EN 10219.
-
Le tolleranze dimensionali sono conformi alla norma UNI EN 1090.
-
. UNI EN 1461 : Rivestimenti di zincatura per immersione a caldo su prodotti finiti ferrosi e articoli di acciaio.
. UNI EN 10025 : Prodotti laminati a caldo di acciai per impieghi strutturali.
. UNI EN 10219 – Profilati cavi saldati formati a freddo per impieghi strutturali di acciai non legati e a grano fine
. UNI EN 3834 : Requisiti di qualità per la saldatura per fusione dei materiali metallici
. UNI EN 1090-2 : Esecuzione di strutture di acciaio e di alluminio. Parte 2 – Requisiti tecnici per strutture di acciaio.
. D.M. 17/01/2018 : Aggiornamento delle Norme Tecniche per le Costruzioni.
. Circolare n.7 21/01/2019 : Istruzioni per l’applicazione del D.M. 17/01/2018.
. D.Lgs. 81/2008 : Testo unico sulla salute e sicurezza sul lavoro.

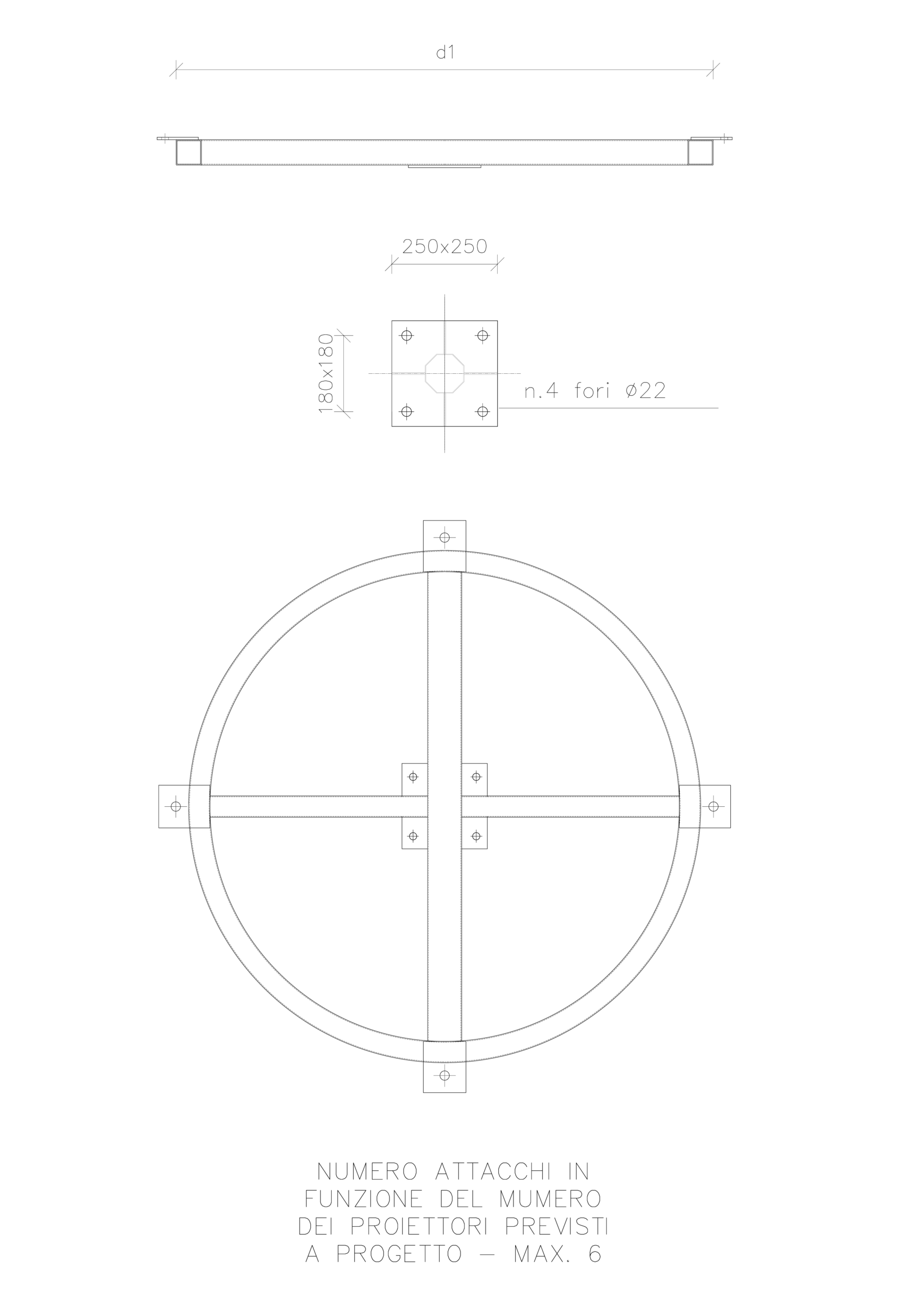

STAFFA PORTA PROIETTORI CIRCOLARE mod. SC120/1
Le staffe porta proiettori circolari, mod. SC120/1 di produzione NCM, sono costruite utilizzando un tubolare quadro, saldato su piastra quadrata da imbullonare alla piastra testa palo. Il materiale impiegato per la costruzione è l’acciaio S235JR. Sono fornite zincate a caldo per immersione in un bagno di zinco fuso in conformità alla norma UNI EN ISO 1461.
Caratteristiche dimensionali della Staffa porta proiettori circolare:
| Diametro staffa | : | mm | 1200 |
| Piastra di fissaggio | : | mm | 250×250 |
| Profilo tubolare | : | mm |
Tolleranze dimensionali: UNI EN 1090.
L’eventuale verniciatura, dopo la zincatura, con colorazione scelta a cura della Direzione Lavori, è ottenuta mediante ciclo a polveri termoindurenti. Ogni palo sarà protetto con pluriball.
